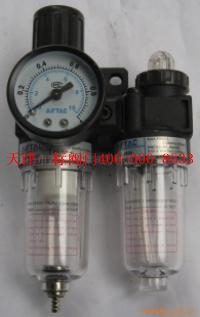

氣源處理三聯件
概述
該氣源處理三聯件包括空氣減壓閥、過濾器、油霧器三大件。其中減壓閥可對氣源進行穩壓，使氣源處于恒定狀態，可減小因氣源氣壓突變時對閥門或執行器等硬件的損傷。過濾器用于對氣源的清潔，可過濾壓縮空氣中的水份，避免水份隨氣體進入裝置。油霧器可對機體運動部件進行潤滑，可以對不方便加潤滑油的部件進行潤滑，大大延長機體的使用壽命。
安裝
1、安裝時請注意清洗連接管道及接頭，避免臟物帶入氣路。
2
、安裝時請注意氣體流動方向與大體上箭頭所指方向是否一致，注意接管及接頭牙型是否正確
。
3
、過濾器、調壓閥（調壓過濾器）給油器的固定：將固定支架的凸槽與本體上凹槽匹配
，再用固定片及螺絲鎖緊即可
。
4、單獨使用調壓閥
、調壓過濾器時的固定：旋轉固定環使之鎖緊附帶的專用固定片即可
。
使用說明
1、本過濾器排水有壓差排水與手動排水二種方式。手動排水時當水位達到濾芯下方水平之前必須排出。
2、壓力調節時，在轉動旋鈕前請先拉起再旋轉，壓下旋轉鈕為定位。旋轉鈕向右為調高出口壓力，向左旋轉為調低出口壓力。調節壓力時應逐步均勻地調至所需壓力值，不應一步調節到位。
3、給油器的使用方法：給油器使用JIS K2213輸機油（ISO Vg32或同級用油）。加油量請不要超過杯子八分滿。數字0為油量最小，9為油量最大。自9-0位置不能旋轉，須順時針旋轉。
注意事項
1、部分零件使用PC材質，禁止接近或在有機溶劑環境中使用。PC杯清洗請用中性清洗劑。
2、使用壓力請勿超過其使用范圍。
3、當出口風量明顯減少時 |
|
技術參數。
|
型號 |
AC1500 |
AFC1500 |
AC2000 |
AFC2000 |
|
工作介質 |
空氣 |
|
接口管徑 |
1/8" |
1/4" |
|
濾芯精度 |
40μ |
|
使用壓力范圍 |
手動排水：0～9.5Kgf/cm2 壓差排水： 1.5～9.5Kgf/cm2 |
|
最大可調范圍 |
9.5Kgf/cm2 |
|
保證耐壓力 |
15.0Kgf/cm2 |
|
使用溫度范圍 |
5～60℃ |
|
濾水杯容量 |
15CC |
|
給油杯容量 |
25CC |
|
建議潤滑用油 |
ISO VG32或同級用油 |
|
生量 |
0.49Kg |
0.32Kg |
0.49Kg |
0.32Kg |
|
構成無件 |
過濾器 |
AF1500 |
AFR1500 |
AF2000 |
AFR2000 |
|
減壓閥 |
AR1500 |
AFR1500 |
AR2000 |
AFR2000 |
|
給油器 |
AL1500 |
AL1500 |
AL2000 |
AL2000 |
