對夾蝶閥各國法蘭連接尺寸對照表
對照表
| 規格 | D1 | D | GB9112-88 | DIN2501(德國)BS4504(英國) ISO2084 SIO2531(國標準標) |
BS10-E(英國) | ANSI 125(美國) | |||||||||||||||
| d | X | k | d | X | k | d | X | k | d | X | k | ||||||||||
| MPa | |||||||||||||||||||||
| mm | inch | 1.0 | 1.6 | 1.0 | 1.6 | 1.0 | 1.6 | 1.0 | 1.6 | 1.0 | 1.6 | 1.0 | 1.6 | ||||||||
| 50 | 2 | 120 | 23 | 16 | 16 | 1.0 | 1.0 | 125② | 25② | 16 | 16 | 1.0 | 1.0 | 125② | 25② | 15.9 | 0.7 | 114.3① | 15.9 | 3.25 | 120.6② |
| 65 | 2 5 | 136 2 | 26.5 | 16 | 16 | 0.85 | 0.85 | 145② | 145② | 16 | 16 | 0.85 | 0.85 | 145② | 145② | 15.9 | 0.7 | 127① | 15.9 | 3.55 | 139.7② |
| 80 | 3 | 160 | 18 | 16 | 16 | 1.0 | 1.0 | 160② | 160② | 16 | 16 | 1.0 | 1.0 | 160② | 160② | - | - | - | - | - | - |
| 100 | 4 | 185 | 24.5 | 16 | 16 | 0.75 | 0.75 | 180① | 180① | 16 | 16 | 1.75 | 1.75 | 180① | 180① | 15.9 | 0.7 | 177.8① | 15.9 | 1.55 | 190.5② |
| 125 | 5 | 215 | 23 | 16 | 16 | 1.0 | 1.0 | 210① | 210① | 16 | 16 | 1.0 | 1.0 | 210① | 210① | 15. 9 | O.83 | 209.58① | 15.9 | 1.55 | 215.9② |
| 150 | 6 | 238 | 25 | 20 | 20 | 1.5 | 1.5 | 240② | 240② | 20 | 20 | 1.5 | 1.5 | 240② | 240② | 19 | 1.48 | 234.95① | 19 | 1.35 | 241.3② |
| 200 | 8 | 295 | 25 | 20 | 20 | 2.5 | 2.5 | 295② | 295 | 20 | 20 | 2.5 | 2.5 | 295② | 295 | 19 | 1.55 | 292.1① | 19 | 1.3 | 298.4② |
| 250 | 10 | 357 | 29 | 20 | 24 | 1.0 | 1.5 | 350① | 355② | 20 | 24 | 1.0 | 1.5 | 350① | 355② | 19 | 4.3 | 355.6① | 19 | 0.95 | 361.9② |
| 300 | 12 | 407 | 29 | 20 | 24 | 1.0 | 1.0 | 400① | 410② | 20 | 24 | 1.0 | 1.0 | 400① | 410② | 22.2 | 1.6 | 406.4① | 22.2 | - | - |
| 350 | 14 | 467 | 30 | 20 | 24 | 1.5 | 1.5 | 460① | 470② | 20 | 24 | 1.5 | 1.5 | 460① | 470② | - | - | - | - | - | - |

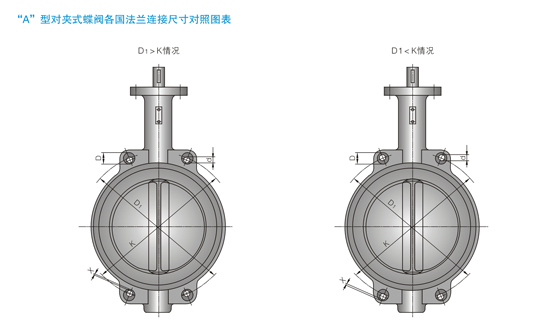

注：1、規格尺寸為閥門通徑尺寸：D1為閥門法蘭孔中心分布圓尺寸
；D為法蘭孔直徑
。
2、各國法蘭標準中的d代表螺栓直徑
2、各國法蘭標準中的d代表螺栓直徑
；X代表孔與螺栓的最小間隙
；K代表標準法蘭孔中心分布圓尺寸。
*如果需要上表中國外標準法蘭請?jiān)诤贤凶⒚鳌?
*如果需要上表中國外標準法蘭請?jiān)诤贤凶⒚鳌?
點擊下載：對夾蝶閥各國法蘭連接尺寸對照表
